沉降板构造及使用原理：

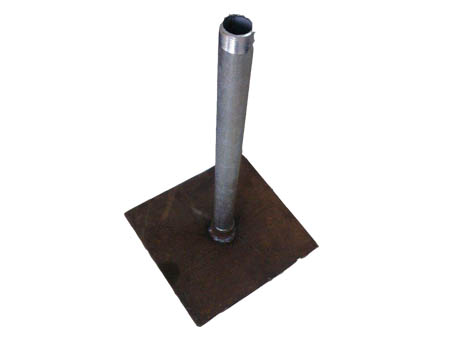

       由钢板、测杆和保护套管组成。底板尺寸可根据客户要求定做，测杆与底板固定在垂直位置上，保护套采用钢管套管，套管尺寸以能套住测杆并使标尺能进入测头为宜，随着填士的增高，测杆和套管亦相应接高，每节长不超过55cm。接高后测杆顶面应略高于套管上口。不测量时套管上口用帽封住管口，避免填料落入管内而影响测杆自由下沉。

　　安装前，一定要压实路基面，测量安装位置，当位置固定后立即测量板底标高，该值作为初始值记录。

　　填高超过观测杆口20cm后进行全段面压实，之后对沉降板的测杆和保护套管进行接长，接长方式可用螺纹连接或焊接连接(测杆焊接，保护套管用不干胶连接)，连接以后立即测量标高，计算实际连接长度。

　　(1)在埋设地点挖500mm左右的土坑，坑内用厚30~50mm黄砂垫平压实。

　　(2)将沉降板平放在坑内，四周用黄砂填实填实并用水准仪校正水平，再回填土整平压实。

　　(3)填料时，应先在沉降板周围填料压实，以保护将沉降，护管套埋设于离底板30cm处。

　　(4)在上一层填料压实完毕后，在预埋位置挖去填料至护套管，打开管堵测定管头标高，两次标高之差即为观测间的沉降量，然后连接上一节连接管、护套管，测定管头标高，装好管堵，回填夯实，以后依次类推。带好管堵的管头高度应低于成型的填筑面3～5cm。
